Mecanismos de Empuje: La energía natural que define la estrategia de explotación de un yacimiento
Reconocer las fuentes de energía natural del yacimiento y su evolución durante la vida productiva permite anticipar la declinación de presión, gestionar los contactos de fluidos y definir mejores decisiones de explotación, desarrollo y recobro.
Introducción
Todo yacimiento de petróleo produce inicialmente gracias a una fuente de energía natural. Esa energía puede provenir de la expansión de la roca y los fluidos, del gas disuelto que se libera al caer la presión, de una capa de gas, de un acuífero activo, del drenaje gravitacional o de una combinación de varios mecanismos.
Comprender estos mecanismos de empuje no es un ejercicio meramente académico. Es una condición esencial para tomar mejores decisiones de explotación: definir tasas de producción, seleccionar intervalos productores, anticipar la irrupción de gas o agua, diseñar programas de mantenimiento de presión, evaluar proyectos de waterflooding o inyección de gas, y establecer planes de desarrollo y exploración técnicamente robustos.
En campos maduros, esta comprensión se vuelve aún más crítica. A medida que el yacimiento se explota o produce, la presión disminuye, las saturaciones cambian, los contactos gas–petróleo y petróleo–agua se mueven, y el mecanismo dominante puede evolucionar. Por esta razón, la estrategia de explotación debe adaptarse continuamente a la respuesta dinámica del yacimiento.
¿Qué son los mecanismos de empuje?
Los mecanismos de empuje son las fuentes de energía que permiten que los fluidos se desplacen desde el medio poroso hacia los pozos productores. Cada mecanismo tiene una forma particular de entregar energía, una eficiencia esperada y un conjunto de riesgos operativos asociados.
En la práctica, un yacimiento rara vez se comporta bajo un único mecanismo durante toda su vida productiva. Es común que exista una combinación de mecanismos, y que la contribución relativa de cada uno cambie con el tiempo. Esta evolución puede reconocerse mediante el análisis integrado de presión, producción acumulada, GOR, corte de agua, comportamiento de contactos, pruebas de presión, registros de saturación y modelos dinámicos.

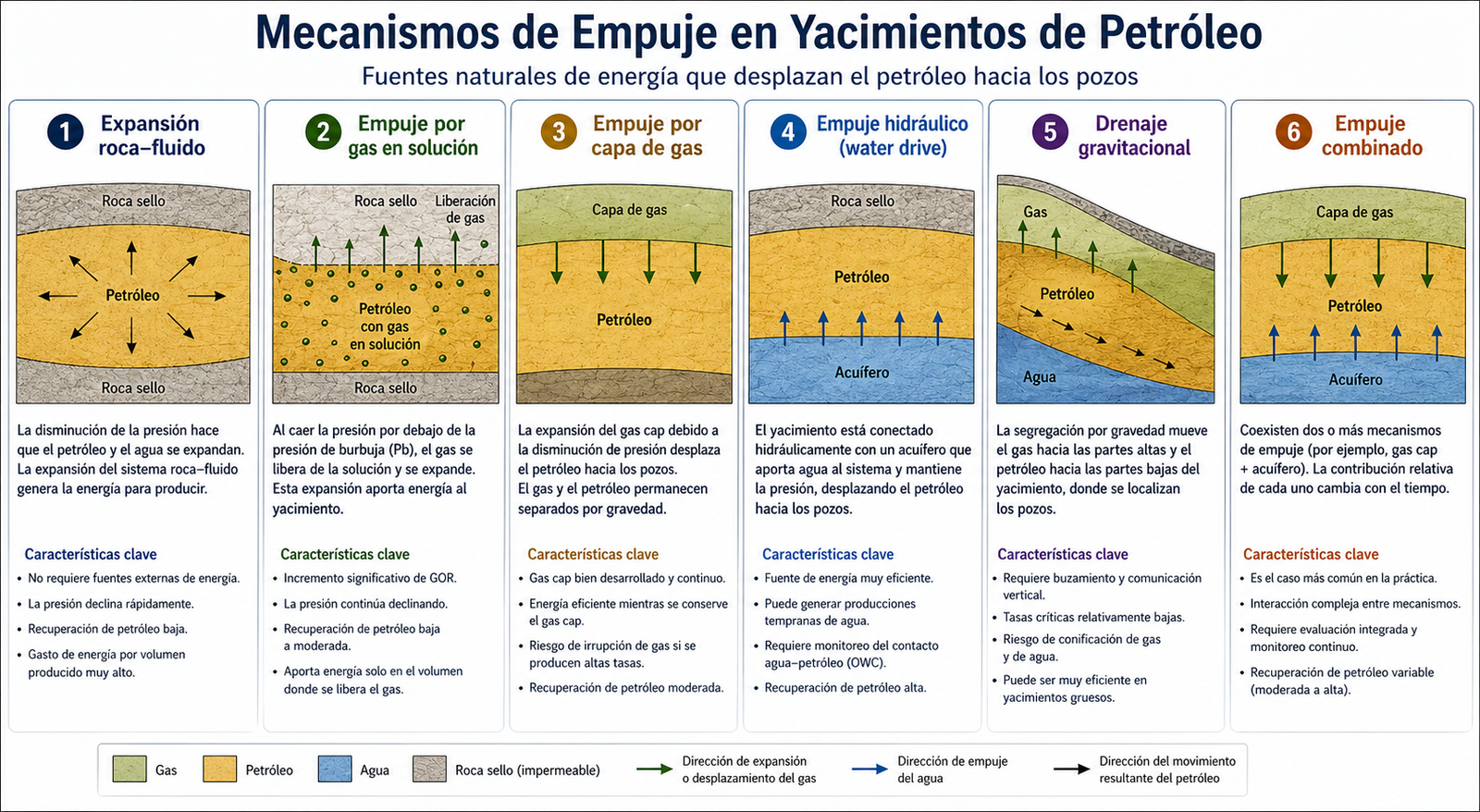

Principales mecanismos de empuje
Expansión roca–fluido
La producción ocurre por la expansión limitada del petróleo, el agua connata y la roca del yacimiento ante la caída de presión. A medida que se extraen fluidos, la presión disminuye y el sistema libera una cantidad limitada de energía almacenada en la compresibilidad de la roca y de los fluidos.
Suele ser uno de los mecanismos menos eficientes. La presión del yacimiento declina rápidamente porque, por cada volumen de petróleo producido, el gasto de energía del yacimiento es muy alto. En otras palabras, el yacimiento debe sacrificar una cantidad importante de presión para entregar volúmenes relativamente limitados de producción.
En yacimientos subsaturados, este mecanismo puede dominar antes de alcanzar la presión de burbuja. Desde el punto de vista de explotación, una rápida declinación de presión puede ser una señal temprana de la necesidad de evaluar estrategias de mantenimiento de presión, especialmente si se busca preservar productividad y evitar una caída prematura por debajo de la presión de burbuja.
Empuje por gas en solución
El empuje por gas en solución ocurre cuando la presión del yacimiento cae por debajo de la presión de burbuja y el gas disuelto en el petróleo comienza a liberarse. Ese gas se expande y aporta energía al desplazamiento del petróleo.
Aunque el gas liberado contribuye a la producción, este mecanismo suele tener eficiencia limitada. El gas tiene mayor movilidad que el petróleo, por lo que puede fluir preferencialmente hacia los pozos, elevando la relación gas–petróleo y agotando rápidamente la energía del yacimiento.
Operativamente, este mecanismo exige control de drawdown, seguimiento de GOR, análisis de presión y evaluación temprana de alternativas de soporte, como waterflooding o mantenimiento de presión, dependiendo de las características del yacimiento.
Empuje por capa de gas
En yacimientos con capa de gas, la energía proviene de la expansión del gas acumulado en la parte superior de la estructura. A medida que se produce petróleo y la presión disminuye, la capa de gas se expande y ayuda a desplazar el petróleo hacia los pozos.
La eficiencia de este mecanismo depende del tamaño de la capa de gas, la permeabilidad vertical, la viscosidad del petróleo, la estructura del yacimiento y, especialmente, de la conservación del gas. Una producción excesiva de gas puede deteriorar el mecanismo natural y reducir la recuperación final.
La estrategia de explotación debe orientarse a controlar tasas, evitar la irrupción temprana de gas, ubicar adecuadamente los intervalos productores y preservar la función energética de la capa de gas.
Empuje hidráulico
El empuje hidráulico ocurre cuando el yacimiento tiene comunicación hidráulica efectiva con un acuífero. A medida que se produce petróleo y se genera vaciamiento en la zona productora, el agua del acuífero entra progresivamente al yacimiento, aporta soporte de presión y ayuda a desplazar el petróleo hacia los pozos.
Este mecanismo puede ser muy eficiente cuando el acuífero tiene suficiente tamaño, energía y buena comunicación con la zona productora. En esos casos, la presión del yacimiento tiende a mantenerse relativamente alta, el GOR superficial permanece bajo y la producción de agua puede aparecer temprano y aumentar con el tiempo. La eficiencia real dependerá de la geometría del acuífero, la continuidad hidráulica con el yacimiento, la heterogeneidad, la posición estructural de los pozos y la evolución del contacto agua–petróleo.
En yacimientos con empuje hidráulico fuerte, la estrategia de explotación suele enfocarse en gestionar el avance del agua, controlar las tasas de producción, monitorear el contacto agua–petróleo y evitar que la producción excesiva de agua reduzca prematuramente el valor del activo.
Drenaje gravitacional
El drenaje gravitacional ocurre cuando la segregación natural de fluidos favorece la migración del gas hacia la parte alta de la estructura y el drenaje del petróleo hacia posiciones más bajas. Puede ser importante en yacimientos de gran espesor, alto buzamiento y buena comunicación vertical.
Este mecanismo puede ser altamente eficiente si se maneja adecuadamente, pero suele requerir tasas de producción controladas. Si la tasa excede ciertos límites críticos, el equilibrio entre fuerzas gravitacionales y viscosas puede romperse, provocando producción indeseada de gas o agua.
La estrategia asociada al drenaje gravitacional debe considerar posición estructural de los pozos, control de drawdown, tasas críticas, completaciones selectivas y monitoreo continuo de contactos.
Empuje combinado
Muchos campos producen bajo mecanismos combinados. Puede coexistir expansión roca–fluido, influjo de agua, gas en solución, capa de gas y drenaje gravitacional. En estos casos, la dificultad no está solamente en identificar los mecanismos presentes, sino en reconocer cuál domina en cada etapa de la vida del campo.
El empuje combinado exige una estrategia flexible, apoyada en vigilancia dinámica, actualización del modelo de yacimiento, análisis de presión–producción, monitoreo de contactos y decisiones operativas ajustadas a la evolución del sistema.
Tabla Resumen de Mecanismos de Empuje
| Mecanismo de empuje | Factor de recobro típico | Características principales |
|---|---|---|
| Expansión roca–fluido | 3–7% | Mecanismo de baja eficiencia; asociado a energía limitada por compresibilidad de roca y fluidos; presión declina rápidamente. |
| Gas en solución | 5–30% | El gas liberado al caer por debajo de la presión de burbuja aporta energía; puede generar incremento de GOR y rápida pérdida de presión. |
| Capa de gas | 20–40% | La expansión del gas cap desplaza petróleo; requiere conservar el gas y controlar tasas para evitar irrupción temprana. |
| Empuje hidráulico | 35–75% | El acuífero aporta energía y ayuda a mantener presión; puede generar producción de agua, conificación o canalización. |
| Drenaje gravitacional | <80% | Puede ser eficiente en yacimientos de gran espesor, buzamiento y buena comunicación vertical; requiere control de tasas críticas. |
| Empuje combinado | 30–60% | Coexisten varios mecanismos; el desempeño depende de cuál domina y cómo evoluciona durante la vida productiva del campo. |

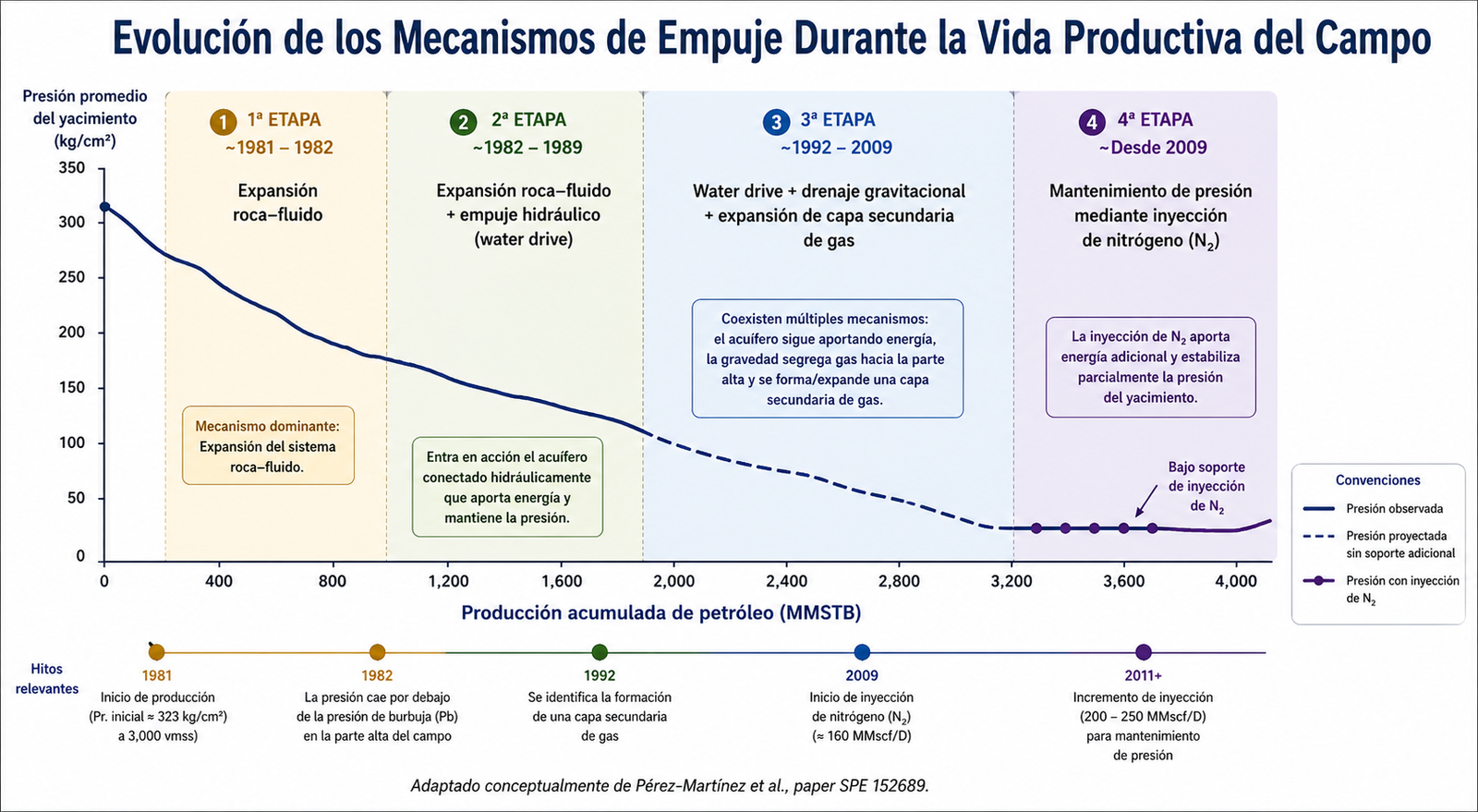

Los mecanismos de empuje evolucionan con la vida del campo
Una de las ideas más importantes para el gerenciamiento de yacimientos es que los mecanismos de empuje no son necesariamente estáticos. El mecanismo dominante puede cambiar a medida que avanza la producción.
Un campo puede iniciar produciendo por expansión roca–fluido, incorporar posteriormente soporte de un acuífero, caer por debajo de la presión de burbuja, liberar gas en solución, formar una capa secundaria de gas y, finalmente, requerir mantenimiento artificial de presión mediante inyección de gas o agua.
Esta evolución se puede reconocer en la curva de presión del yacimiento contra producción acumulada. Una pendiente muy pronunciada indica que el yacimiento pierde presión rápidamente por cada unidad de petróleo producido. Una pendiente más suave indica que existe una fuente adicional de soporte energético, como influjo de agua, expansión de gas, drenaje gravitacional o inyección externa.
**Adaptado conceptualmente de Pérez-Martínez et al., paper SPE 152689.
Caso de referencia: campo maduro carbonatado de crudo pesado en el Golfo de México
Un caso representativo de la importancia estratégica de los mecanismos de empuje es el campo Ku, un campo offshore maduro de crudo pesado, ubicado en el Activo Ku-Maloob-Zaap en el Golfo de México. El campo produce principalmente de carbonatos naturalmente fracturados del Cretácico Superior, Medio e Inferior.
El caso es relevante porque muestra cómo un campo puede evolucionar desde una etapa inicial dominada por expansión roca–fluido hacia un sistema más complejo, con soporte de agua, formación de una capa secundaria de gas, drenaje gravitacional y mantenimiento artificial de presión mediante inyección de nitrógeno.
En este tipo de campo, la estrategia de explotación no puede limitarse a aumentar producción. Debe orientarse a manejar la energía del yacimiento, controlar el avance de contactos y producir selectivamente la columna de petróleo remanente.

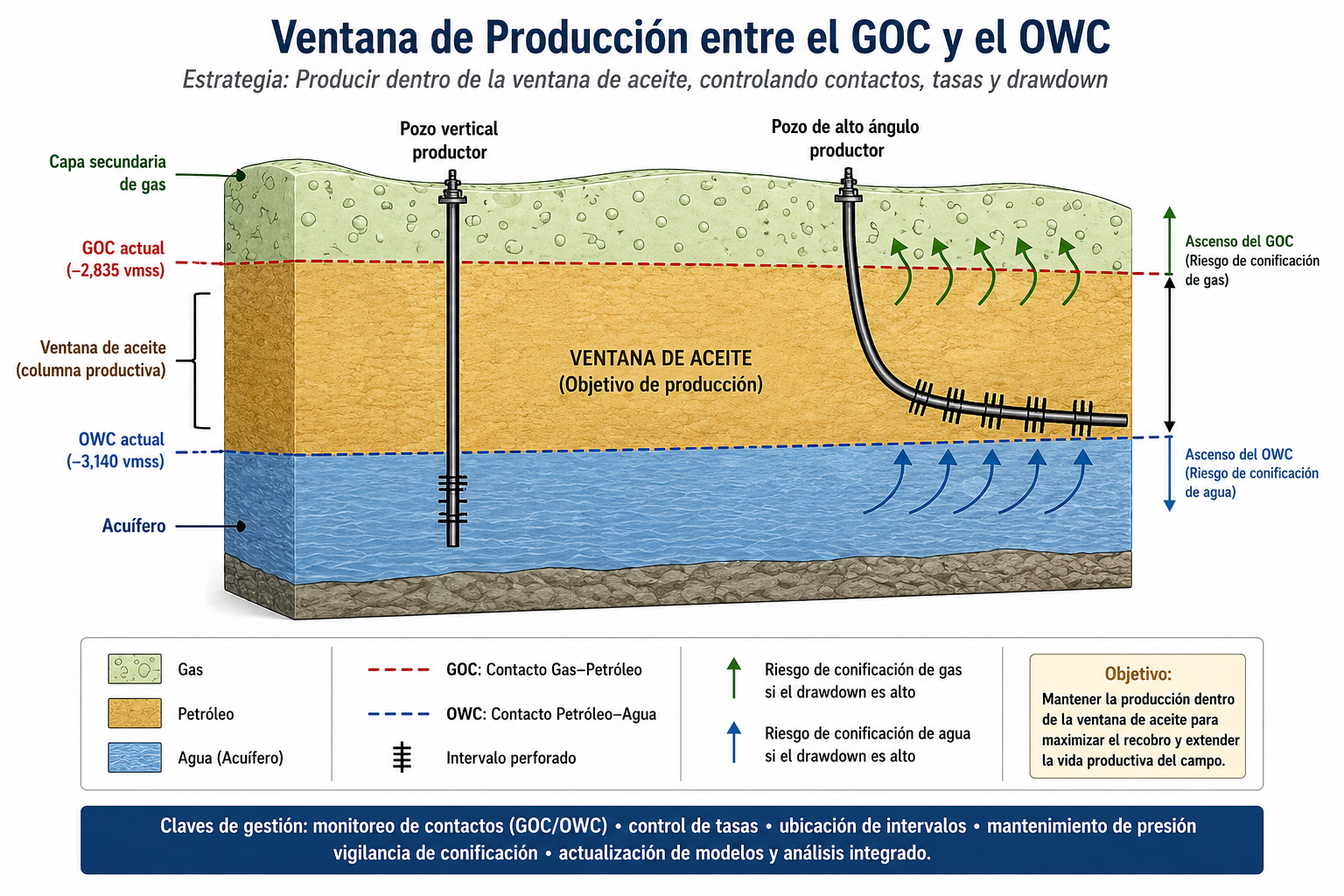

Ventana de producción entre el GOC y el OWC
En campos maduros con gas arriba y agua abajo, el petróleo remanente puede quedar contenido en una ventana vertical limitada entre el contacto gas-petróleo (GOC) y el contacto petróleo-agua (OWC). Esa ventana se vuelve el objetivo principal de explotación.
La producción dentro de esta ventana exige una estrategia cuidadosa. Si los intervalos productores se ubican demasiado cerca del gas, aumenta el riesgo de conificación de gas y altos GOR. Si se ubican demasiado cerca del agua, aumenta el riesgo de conificación de agua y crecimiento acelerado del corte de agua.
Por esta razón, la posición vertical y areal de los pozos, la longitud del intervalo productor, el control de drawdown y la tasa de producción se vuelven variables críticas.
Pozos de alto ángulo como respuesta a una ventana productiva limitada
La perforación de pozos de alto ángulo puede ser una herramienta clave en campos maduros con una columna de petróleo remanente limitada verticalmente. Al aumentar el contacto con el yacimiento dentro de la ventana de aceite, estos pozos permiten distribuir mejor la producción y reducir el drawdown local.
Esto ayuda a disminuir el riesgo de conificación de gas desde la parte superior y de agua desde la parte inferior. Además, cuando se combinan con completaciones selectivas, empacadores e ICDs, los pozos de alto ángulo pueden mejorar el perfil de contribución a lo largo del intervalo productor y reducir la tendencia a canalización por fracturas o zonas de alta permeabilidad.
En este tipo de estrategia, el objetivo no es simplemente perforar más longitud, sino ubicar el pozo en la posición correcta, producir por debajo de tasas críticas y preservar la vida productiva del intervalo.

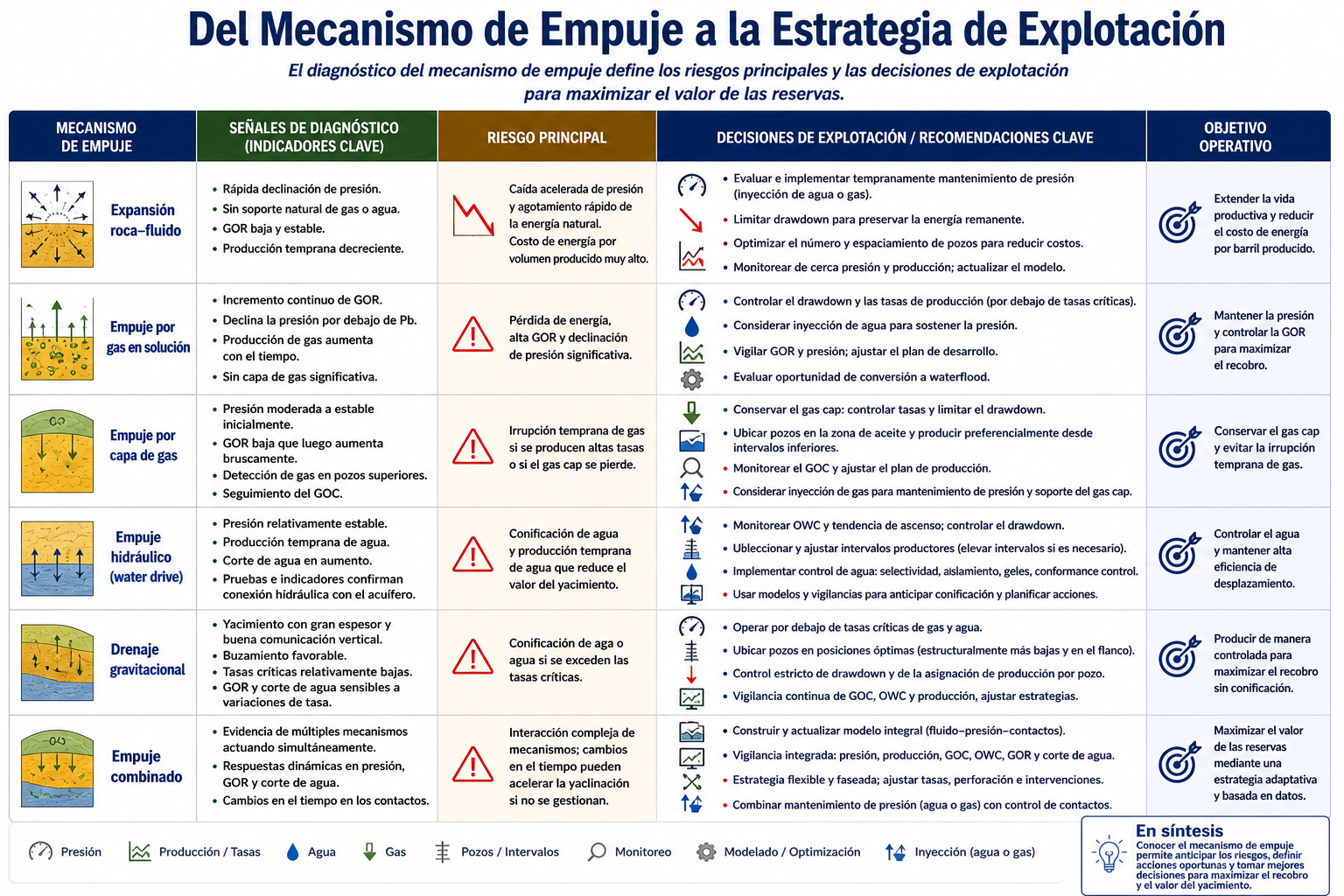

Del Mecanismo de Empuje a la Estrategia de Explotación
El diagnóstico del mecanismo de empuje debe traducirse en decisiones concretas de explotación. Esta conexión es el elemento que convierte la interpretación de yacimientos en generación de valor.
| Mecanismo de empuje | Señales de diagnóstico | Riesgo principal | Decisión de explotación |
|---|---|---|---|
| Expansión roca–fluido | Rápida declinación de presión; baja producción acumulada por unidad de caída de presión. | Pérdida temprana de energía y caída acelerada de productividad. | Evaluar mantenimiento temprano de presión; controlar drawdown; evitar depletamiento innecesario antes de definir estrategia de recuperación secundaria. |
| Gas en solución | Presión por debajo de Pb; incremento de GOR; declinación de presión continua. | Producción preferencial de gas y agotamiento rápido de energía. | Controlar GOR y drawdown; evaluar soporte de presión; analizar saturación de gas libre antes de iniciar inyección. |
| Capa de gas | Existencia de gas cap; avance del GOC; pozos con alto GOR. | Irrupción temprana de gas y pérdida del soporte energético de la capa de gas. | Conservar el gas cap; controlar tasas; recompletar intervalos más profundos; monitorear GOC; evitar producción agresiva en zonas someras. |
| Empuje hidráulico | Presión de yacimientos sostenida; producción temprana de agua; avance del OWC. | Conificación, canalización y pérdida de eficiencia por producción excesiva de agua. | Monitorear OWC; controlar tasas; aplicar aislamiento de agua cuando corresponda; gestionar el avance del agua. |
| Drenaje gravitacional | Alto relieve estructural; buena comunicación vertical; segregación gas–petróleo–agua. | Romper el equilibrio gravitacional por tasas excesivas. | Producir por debajo de tasas críticas; ubicar pozos en posiciones estructurales favorables; favorecer segregación natural; controlar drawdown. |
| Empuje combinado | Cambios de pendiente en presión vs. producción acumulada; interacción de gas, agua y presión. | Interpretación simplificada del yacimiento y decisiones no alineadas con su evolución. | Integrar presión, producción, contactos, pruebas y simulación; actualizar el modelo dinámico; adaptar los planes de desarrollo a cada etapa del campo. |
Esta matriz resume una idea fundamental: el mecanismo de empuje no debe verse como una clasificación estática, sino como una guía para definir cómo producir, dónde intervenir, cuándo mantener presión y qué riesgos controlar.
Implicaciones para el desarrollo de campos maduros
En campos maduros, las oportunidades de valor suelen estar asociadas a una gestión más precisa de la energía remanente del yacimiento. Esto implica reconocer qué mecanismo sigue aportando energía, qué mecanismo se está agotando y qué intervención puede mejorar el balance entre producción, presión y recuperación final.
La estrategia de explotación debe responder preguntas como:
- ¿La presión está declinando más rápido de lo esperado?
- ¿El campo se encuentra por encima o por debajo de la presión de burbuja?
- ¿Existe gas libre distribuido o una capa secundaria de gas?
- ¿El acuífero está aportando soporte útil o generando producción temprana de agua?
- ¿Los contactos GOC y OWC están reduciendo la ventana de producción?
- ¿La tasa de producción está favoreciendo conificación de gas o agua?
- ¿Los pozos actuales están ubicados en la mejor posición estructural?
- ¿Se requiere mantenimiento de presión, recompletamiento, pozos de alto ángulo o control selectivo de flujo?
Responder estas preguntas permite pasar de una operación reactiva a una explotación técnicamente dirigida
Conclusiones
Los mecanismos de empuje son la expresión de la energía natural del yacimiento. Entenderlos permite anticipar cómo se moverán los fluidos, cómo evolucionará la presión y qué riesgos limitarán la recuperación.
En campos maduros, el valor no está únicamente en producir más, sino en producir mejor: preservar energía, controlar contactos, reducir conificación, ubicar adecuadamente los intervalos productores y seleccionar oportunamente métodos de mantenimiento de presión o recobro secundario.
La integración de geología, petrofísica, PVT, presión, producción, pruebas de pozo y simulación dinámica permite convertir el diagnóstico del mecanismo de empuje en una estrategia de explotación más robusta, orientada a extender la vida productiva del activo y maximizar el factor de recobro
Referencias
Pérez-Martínez, E. y Rojas-Figueroa, A. Mature Carbonate Heavy Oil Field Exploitation Strategies: The Cretaceous Ku Field, Mexico. SPE 152689, 2012.
Ahmed, T. Principles of Waterflooding. Course notes, Tarek Ahmed & Associates Ltd.
Willhite, G. P. Waterflooding. SPE Textbook Series.
