Yacimientos Naturalmente Fracturados: Implicaciones prácticas para productividad y gerenciamiento del yacimiento
Los yacimientos naturalmente fracturados representan uno de los sistemas más complejos y relevantes para la productividad de campos de petróleo y gas. Su comportamiento no puede interpretarse únicamente a partir de la porosidad total, la permeabilidad de matriz o los registros convencionales. En estos sistemas, la interacción entre matriz, fracturas, vúgulos, canales de solución y propiedades dinámicas de flujo define la productividad real del pozo y la sostenibilidad del desarrollo del yacimiento.
La idea central es simple, pero crítica: la matriz suele controlar el almacenamiento; las fracturas suelen controlar el flujo; y la transferencia matriz–fractura define la sostenibilidad de la producción. Por esta razón, un yacimiento con baja porosidad de fractura puede mostrar alta productividad si las fracturas están abiertas, conectadas y adecuadamente comunicadas con la matriz.
Sin embargo, una alta productividad inicial no siempre implica alta recuperación final. Un pozo puede producir rápidamente desde una red de fracturas de alta conductividad, mientras la matriz entrega fluidos más lentamente. En ese caso, la productividad inicial puede estar asociada a una declinación acelerada y no necesariamente a una producción sostenible en el tiempo.
Esta nota técnica sintetiza conceptos sobre yacimientos naturalmente fracturados y los traduce en criterios prácticos para diagnóstico, productividad y gerenciamiento del yacimiento, con énfasis en desarrollo, completamiento, estimulación, manejo de presión y control de agua/gas.

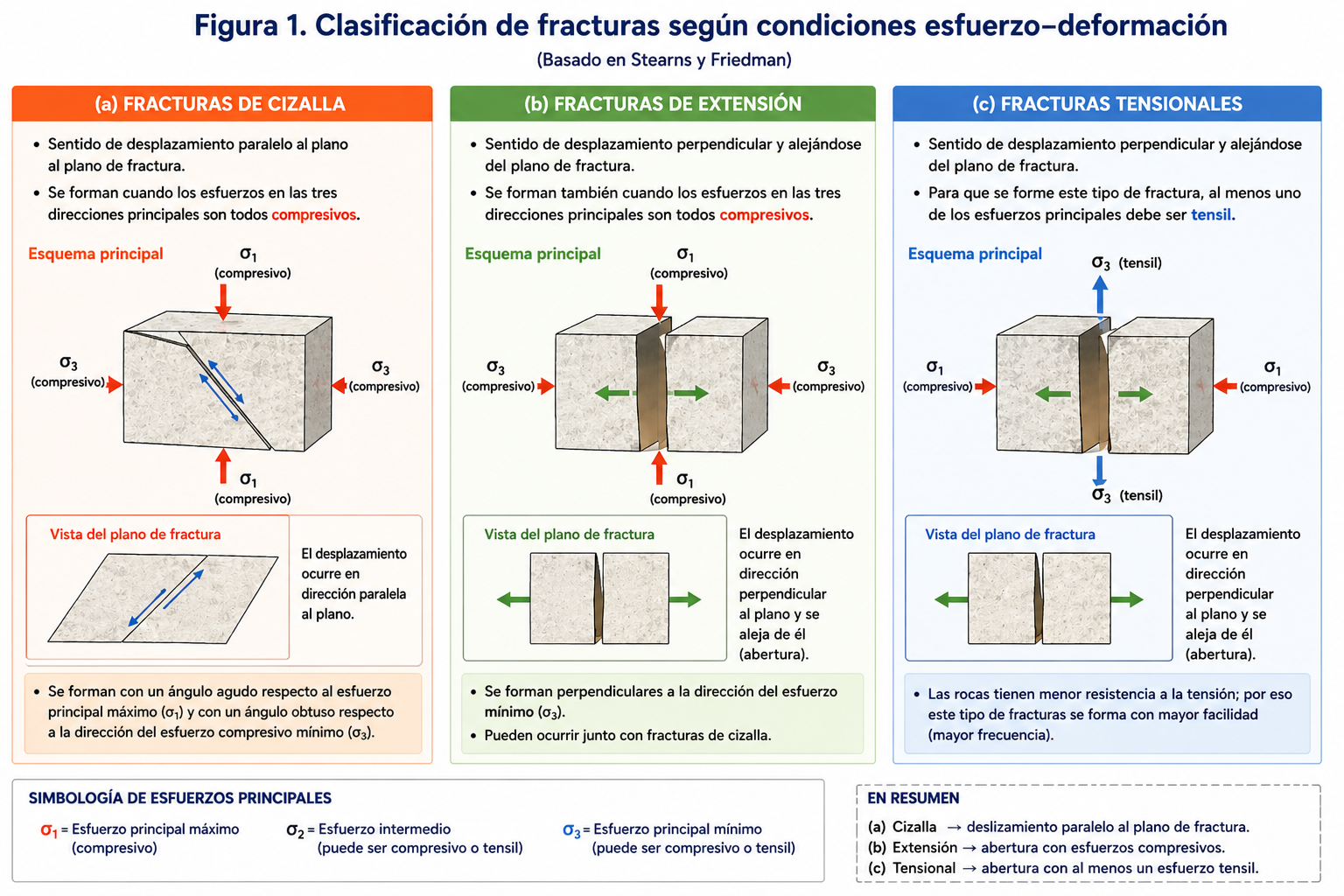

Clasificación de fracturas según esfuerzo–deformación
Una primera aproximación para entender el comportamiento de un yacimiento naturalmente fracturado es reconocer el origen mecánico de las fracturas. Con base en la clasificación de Stearns y Friedman, se presentan tres familias principales según las condiciones de esfuerzo–deformación: fracturas de cizalla, fracturas de extensión y fracturas tensionales.
Desde productividad, esta clasificación es útil porque ayuda a anticipar orientación, conectividad y posible conductividad de las fracturas. No todas las fracturas son equivalentes: su origen influye en su geometría, apertura, continuidad y capacidad de transmitir fluidos.

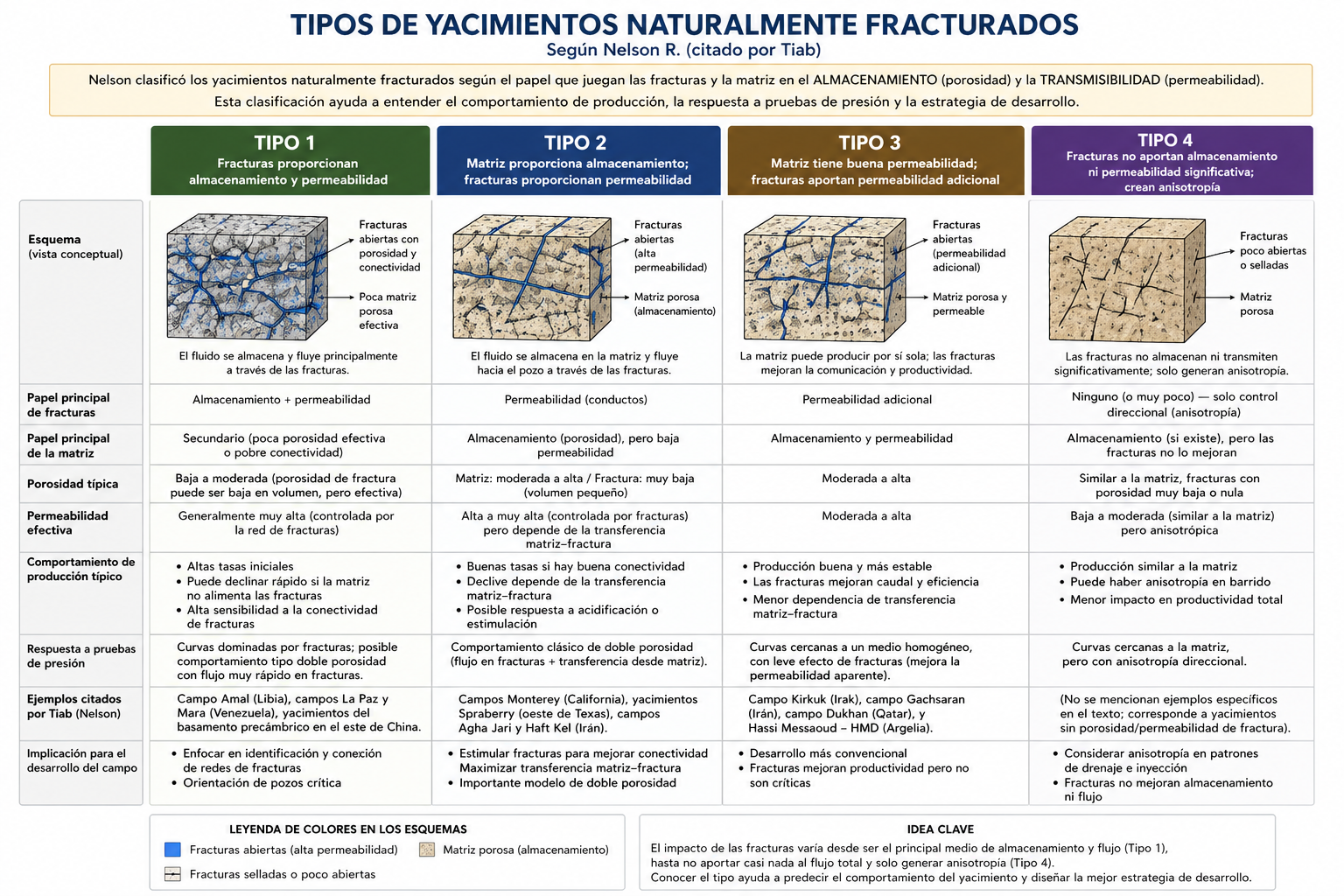

Tipos de yacimientos naturalmente fracturados según Nelson
Una de las clasificaciones más útiles para ingeniería de yacimientos es la propuesta por R.A. Nelson. Esta clasificación no se enfoca solamente en la presencia de fracturas, sino en el papel que cumplen dentro del sistema roca–fluido.
Tipo 1: Las fracturas aportan almacenamiento y permeabilidad
En este tipo, las fracturas son el elemento dominante. Proporcionan tanto la capacidad esencial de almacenamiento como la permeabilidad. La matriz aporta poco. Estos yacimientos pueden tener altas tasas iniciales, pero también pueden mostrar declinación rápida y alto riesgo de agua o gas temprano si la red de fracturas conecta con acuíferos o casquetes de gas.
Tipo 2: La matriz almacena y las fracturas conducen
Este es uno de los casos más relevantes. La matriz contiene la mayor parte del hidrocarburo, pero las fracturas proporcionan la permeabilidad esencial. El desempeño depende de la transferencia matriz–fractura. Si esta transferencia es lenta, la producción puede declinar rápidamente después de una respuesta inicial alta.
Tipo 3: La matriz ya tiene buena permeabilidad y las fracturas aportan permeabilidad adicional
Aquí la matriz puede producir por sí sola, pero las fracturas mejoran la conectividad y productividad. El riesgo principal es la anisotropía y la canalización preferencial durante procesos de inyección de agua o gas.
Tipo 4: Fracturas selladas o mineralizadas
En este caso, las fracturas no aportan porosidad ni permeabilidad efectiva. Pueden actuar como barreras internas, compartimentalizar el yacimiento y generar anisotropía. Son críticas para el gerenciamiento porque pueden afectar la continuidad hidráulica y la eficiencia del drenaje.
La gran lección de Nelson es que no basta con identificar fracturas; hay que determinar si almacenan, conducen, mejoran o bloquean el flujo.
Implicaciones prácticas para productividad
Los yacimientos naturalmente fracturados pueden mostrar comportamientos productivos muy distintos a los de un yacimiento convencional.
- Una baja porosidad de fractura puede dominar la permeabilidad del sistema. En muchos casos, 1% o 2% de porosidad de fractura puede ser suficiente para generar una productividad muy alta, siempre que las fracturas estén abiertas y conectadas.
- Una alta productividad inicial no siempre implica una alta recuperación final. Puede indicar que el pozo está conectado a una red de fracturas de alta conductividad, pero si la matriz no alimenta suficientemente esa red, la producción declinará rápidamente.
- Las fracturas pueden generar anisotropía de permeabilidad. El yacimiento puede fluir mejor en una dirección que en otra, afectando la orientación de pozos horizontales, el diseño de patrones de inyección y la eficiencia del barrido.
- Las fracturas abiertas pueden acelerar la entrada temprana de agua o gas. Si conectan el pozo con zonas acuíferas, capas de gas o intervalos de alta movilidad, pueden aumentar el riesgo de conificación o canalización.
- Las fracturas mineralizadas o selladas pueden causar compartimentalización. En estos casos, el problema no es exceso de conectividad, sino falta de comunicación hidráulica entre bloques del yacimiento.
- La caída de presión puede reducir la apertura (amplitud) de fracturas. Como las fracturas pueden ser más compresibles que la matriz, la depleción del yacimiento puede cerrar parcialmente fracturas y reducir la conductividad efectiva.
- La acidificación puede mejorar significativamente la productividad en carbonatos fracturados, especialmente cuando limpia, conecta o ensancha fracturas y canales de solución. Sin embargo, debe diseñarse con criterio, porque también puede estimular zonas no deseadas o conectar intervalos de agua.
Variables críticas para diagnóstico y gerenciamiento
Estas variables son esenciales para interpretar productividad, declinación, conectividad, respuesta a pruebas de presión y sostenibilidad del desarrollo.

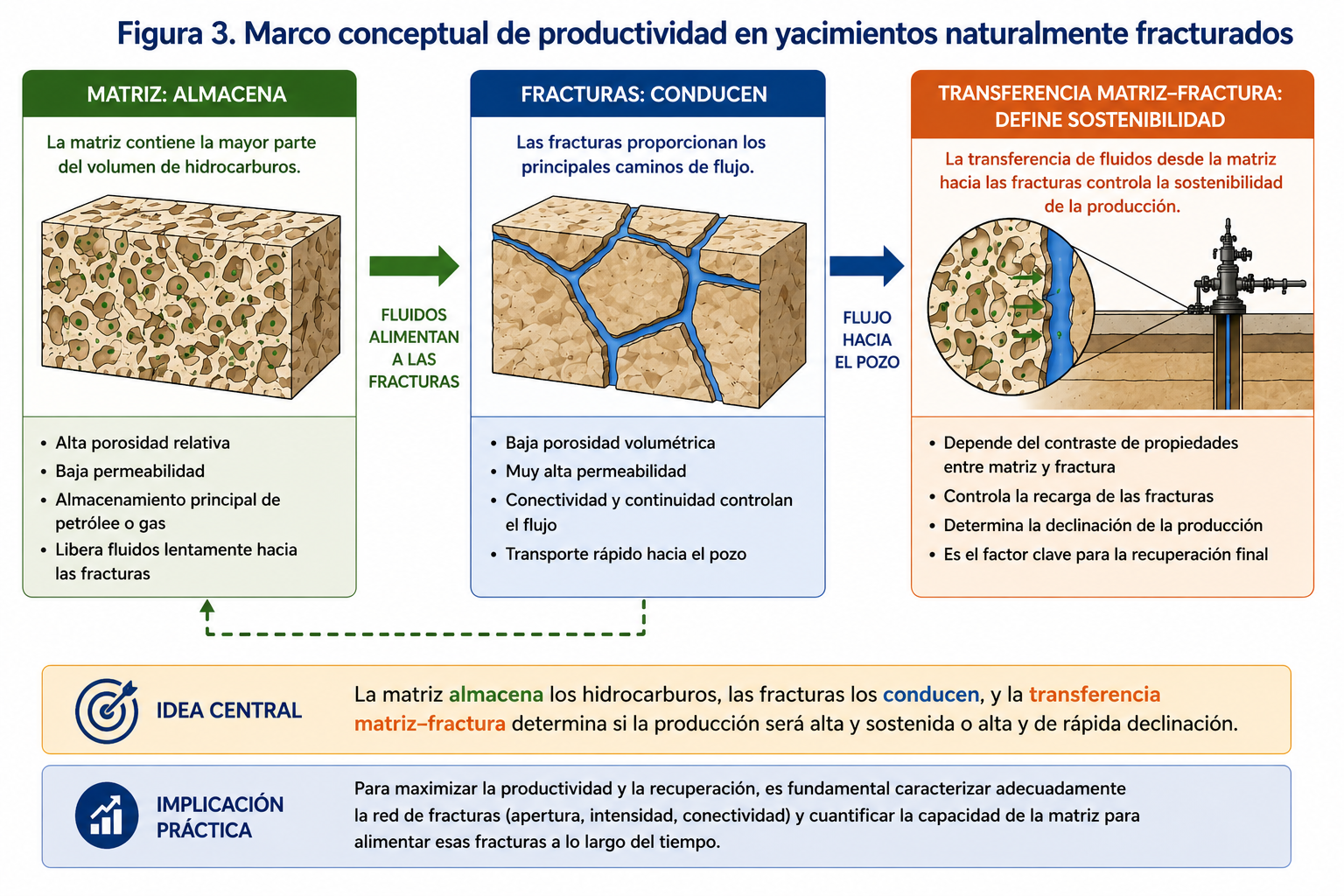

Marco conceptual de productividad
La matriz suele representar el principal volumen de hidrocarburos almacenados. Su importancia está asociada a porosidad, saturación, volumen original en sitio y capacidad de recarga hacia las fracturas.
Las fracturas suelen representar los principales caminos de flujo. Su impacto depende de apertura, conectividad, continuidad, orientación, intensidad, mineralización y compresibilidad.
La transferencia matriz–fractura define si la producción será sostenible. Un sistema con buena conectividad de fracturas pero baja transferencia desde la matriz puede producir bien al inicio y declinar rápidamente. En cambio, un sistema donde la matriz alimenta eficientemente las fracturas puede sostener mejor la productividad
Insights para gerenciamiento del yacimiento
La caracterización de fracturas debe integrarse desde la fase de evaluación hasta la operación del campo.
Señales prácticas de un yacimiento naturalmente fracturado
La presencia de fracturas naturales rara vez se confirma con un solo indicador. La interpretación más confiable surge al integrar evidencias de perforación, registros, núcleos, pruebas de presión y comportamiento de producción.
Ningún indicador por sí solo es concluyente. La clave es buscar convergencia entre evidencias estáticas y dinámicas.
Conclusiones
Un yacimiento naturalmente fracturado no debe evaluarse como un medio homogéneo. Su desempeño depende de la distribución de almacenamiento entre matriz y fracturas, de la conectividad de la red fracturada, de la apertura y conductividad de las fracturas, y de la capacidad de transferencia matriz–fractura.
Desde el punto de vista de gerenciamiento, las fracturas naturales pueden representar una gran oportunidad o un riesgo significativo. Pueden aumentar productividad, mejorar conectividad y hacer económico un yacimiento de baja permeabilidad de matriz. Pero también pueden acelerar la declinación, canalizar agua o gas, cerrar con la depleción, compartimentalizar el yacimiento o distorsionar la interpretación petrofísica.
Por eso, la decisión clave no es solo preguntar si el yacimiento tiene fracturas, sino:
- ¿Qué tipo de fracturas tiene?
- ¿Están abiertas o selladas?
- ¿Conducen fluidos o actúan como barreras?
- ¿La matriz puede alimentar las fracturas?
- ¿La productividad inicial es sostenible?
- ¿Cómo afectarán las fracturas el desarrollo del campo?
En ZTO, este enfoque se traduce en una visión práctica: mejorar la productividad requiere integrar petrofísica, geología, pruebas de presión, producción y operación para entender el sistema roca – fluido – pozo y tomar mejores decisiones de desarrollo, completamiento, estimulación y manejo del yacimiento.
Referencias
Tiab, D., & Donaldson, E. C. (2012). Petrophysics: Theory and Practice of Measuring Reservoir Rock and Fluid Transport Properties (3rd ed.). Amsterdam; Boston: Gulf Professional Publishing.
NELSON, Ronald A. The Fracture-Spacing Ratio: A New Method of Characterizing Fractured Reservoirs. En: SPE Formation Evaluation. Septiembre, 1988. vol. 3, no. 03, p. 389-396. SPE-16470-PA.
