Presurización del Anular en Pozos con ESP y Packer de Producción
Entre fenómeno térmico e integridad de pozo
En completaciones con bombeo electrosumergible (ESP) y packer de producción, la presión del anular tubing–casing puede convertirse en una variable crítica para la integridad del pozo. En muchos casos, el packer se instala por razones técnicamente justificadas: aislar zonas superiores con problemas de casing, proteger el casing de fluidos producidos, habilitar una arquitectura de respaldo con gas lift, permitir completaciones duales o configurar cámaras hidráulicamente aisladas.
Sin embargo, al instalar un packer se modifica la condición hidráulica natural del anular. El espacio tubing–casing por encima del packer puede quedar como un volumen parcialmente confinado, normalmente lleno con diesel, salmuera tratada o salmuera con inhibidor de corrosión. Ese fluido cumple una función importante: protege contra corrosión, mantiene una condición hidráulica estable y puede dar soporte externo a la tubería de producción. Pero si queda atrapado y se calienta durante la operación del pozo, su expansión térmica puede traducirse en incrementos significativos de presión anular.
Por esta razón, la presión anular en pozos con ESP y packer no debe interpretarse automáticamente como una falla. Puede ser una respuesta térmica esperada. No obstante, si no se gestiona dentro de una ventana operacional definida, puede convertirse en una amenaza para el tubing, casing, packer, cabezal y sistema de barreras del pozo.

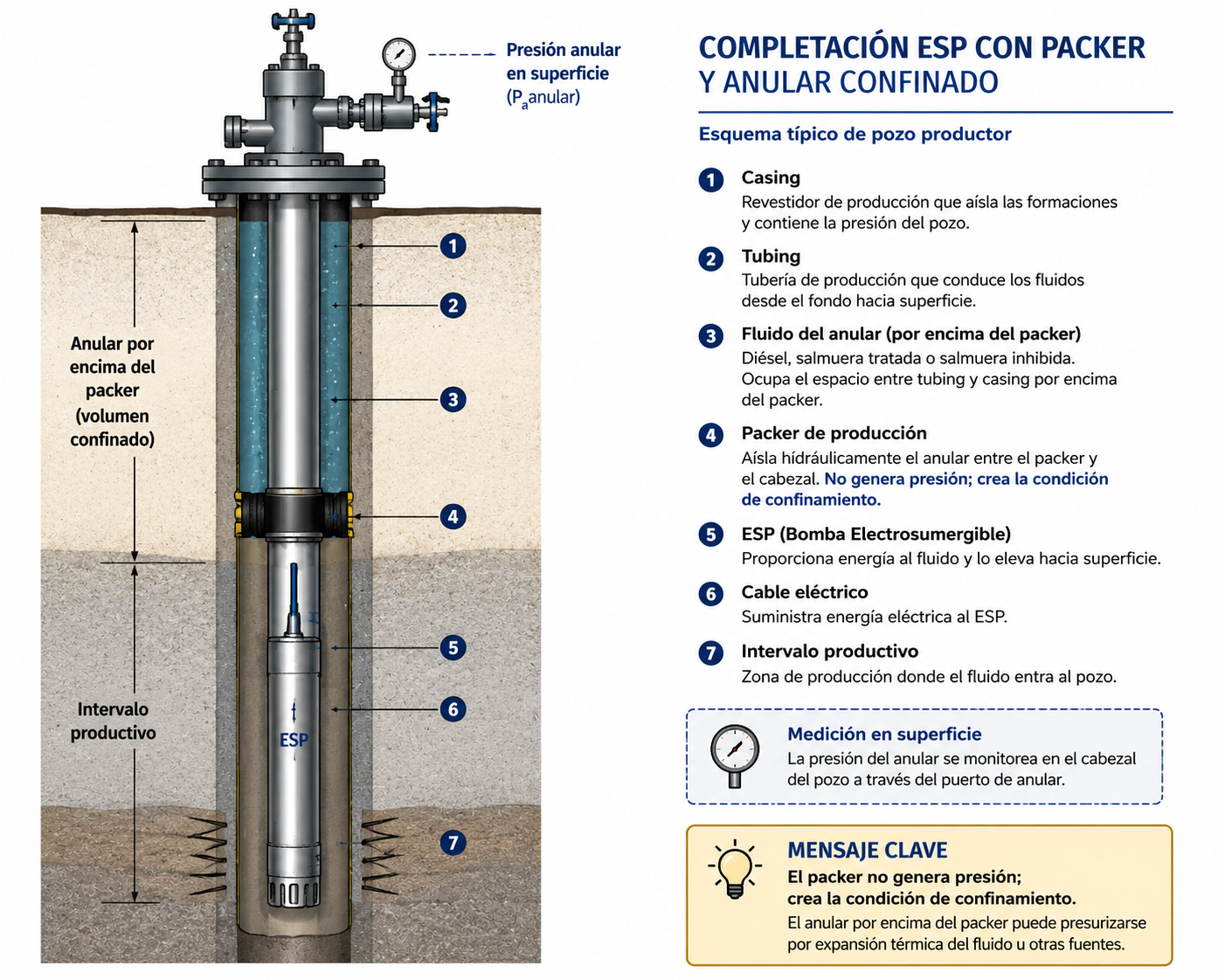

El packer no genera presión; crea la condición de confinamiento
El packer cumple una función de aislamiento mecánico entre la tubería de producción y el casing. En pozos productores, puede formar parte del sistema primario de barreras y proteger el casing frente a fluidos producidos o diferenciales de presión. En completaciones con ESP, su instalación puede responder a varias situaciones:
- Aislar zonas superiores con deterioro, comunicación o riesgo de colapso del casing.
- Proteger el casing de producción contra fluidos corrosivos o condiciones de presión no deseadas.
- Dejar instalada una arquitectura futura de gas lift como respaldo del ESP.
- Permitir completaciones duales o configuraciones con dos ESP, una operativa y otra de respaldo.
- Aislar hidráulicamente secciones específicas del pozo.
El punto crítico es que el packer puede convertir el anular tubing–casing en una cámara hidráulicamente condicionada. Si esa cámara contiene líquido y queda cerrada entre el cabezal y el packer, cualquier expansión del fluido puede manifestarse como presión.
El packer no es el origen de la presión. El origen puede ser térmico, operativo o una comunicación no deseada. Pero el packer sí crea la condición que permite que un fluido atrapado transforme su expansión en presión anular.

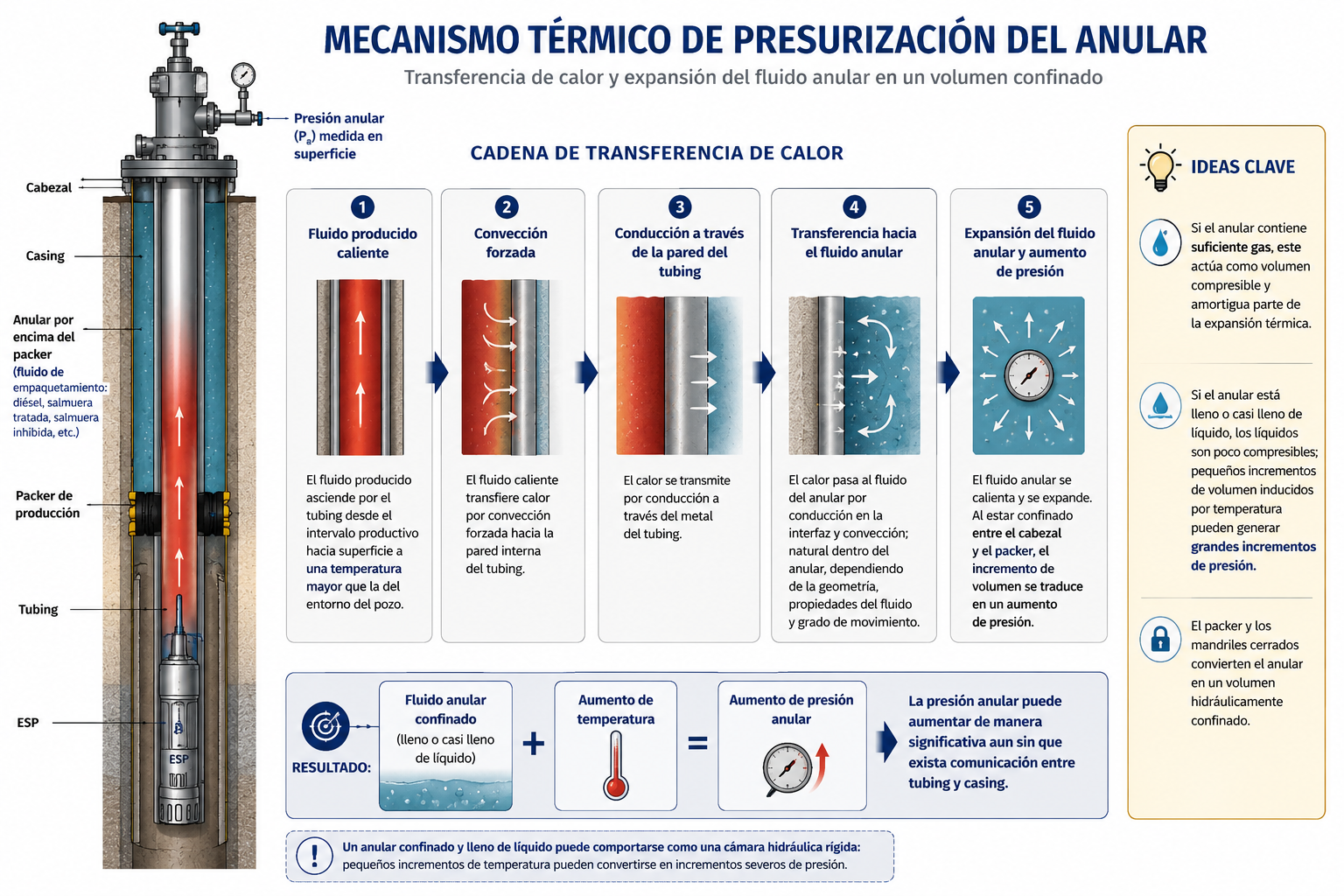

El mecanismo físico: transferencia de calor y expansión del fluido anular
Durante el arranque y operación del ESP, el fluido producido fluye por el tubing hacia superficie. Ese fluido suele estar a mayor temperatura que el entorno inicial del pozo, especialmente después de periodos de cierre o enfriamiento.
El calentamiento del anular ocurre por una cadena de transferencia de calor:
Primero, el fluido producido transfiere calor hacia la pared interna del tubing por convección forzada. Luego, el calor atraviesa la pared metálica por conducción. Finalmente, se transfiere hacia el fluido del anular por conducción y convección natural, dependiendo de la geometría del pozo, las propiedades del fluido, la inclinación, el gradiente térmico y el grado de movimiento interno del fluido anular.
Si el anular contiene gas suficiente, ese gas puede actuar como volumen compresible y amortiguar parte de la expansión térmica. Pero si el anular está lleno o casi lleno de líquido, la situación cambia. Los líquidos son poco compresibles; por tanto, pequeños incrementos de volumen inducidos por temperatura pueden generar grandes incrementos de presión si el volumen está confinado.
Esta es una de las ideas centrales del problema:
Un anular confinado y lleno de líquido puede comportarse como una cámara hidráulica rígida: pequeños incrementos de temperatura pueden convertirse en incrementos severos de presión.
En consecuencia, el fluido anular tiene una doble función. Por un lado, protege el casing, controla corrosión y aporta soporte hidráulico al tubing. Por otro lado, si queda confinado, introduce una sensibilidad térmica que debe ser reconocida desde el diseño y administrada durante la operación.

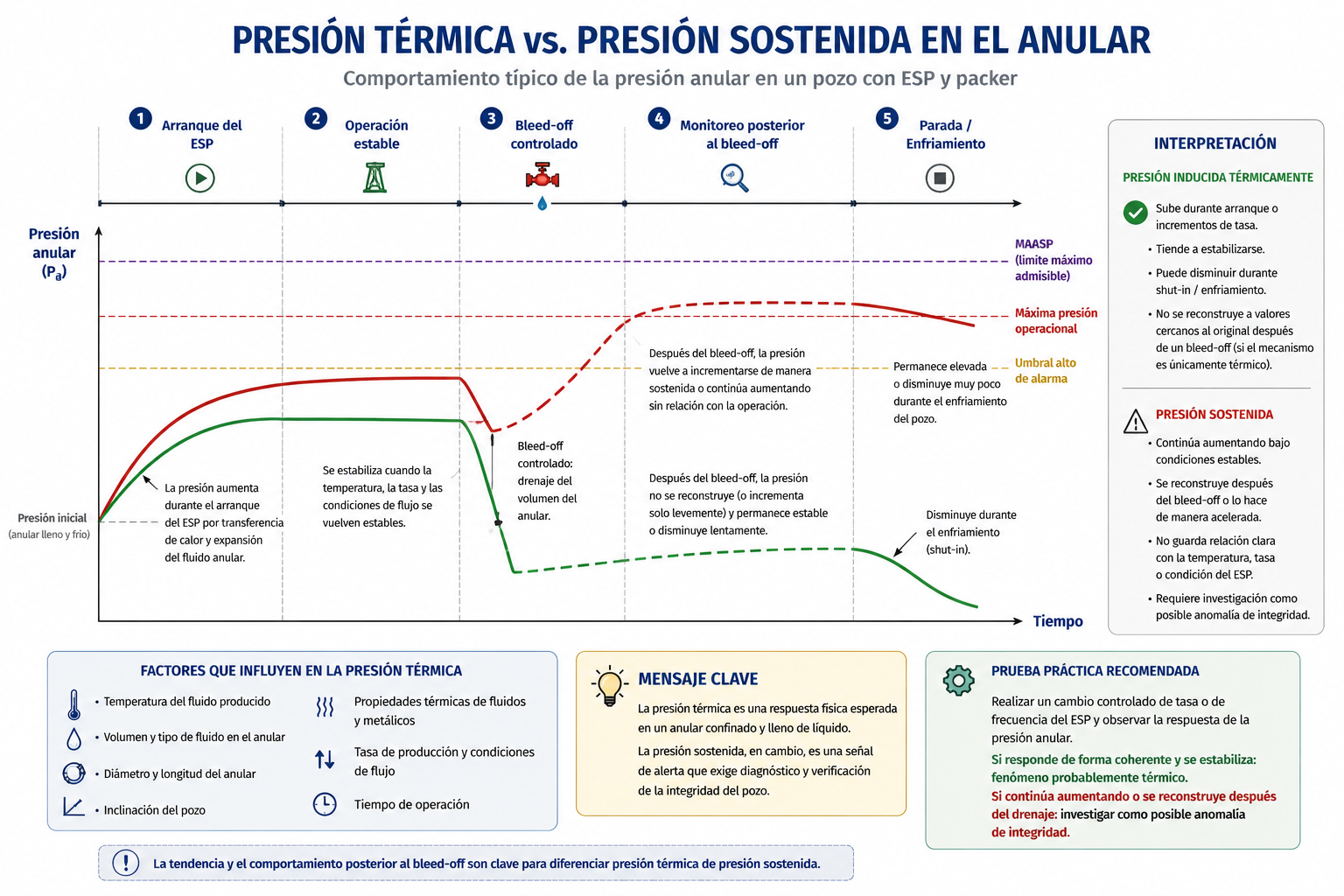

No toda presión anular es una falla
Un error frecuente es asumir que cualquier presión anular indica fuga de tubing, falla de packer o pérdida de integridad. En realidad, la presión anular puede tener varios orígenes. Desde una perspectiva de integridad de pozo, es útil diferenciar tres tipos de presión:
Presión inducida térmicamente
Es la presión generada por expansión o contracción térmica de fluidos atrapados en un volumen anular. En un pozo con ESP y packer, puede aparecer durante el arranque, incremento de tasa o estabilización térmica del pozo. Un comportamiento compatible con presión térmica suele tener estas características:
- Aumenta durante el arranque del ESP o durante incrementos de producción.
- Tiende a estabilizarse cuando se estabilizan temperatura, caudal y condiciones de flujo.
- Puede disminuir durante shut-in o enfriamiento del pozo.
- No debería volver a incrementarse hasta valores cercanos al original después de un bleed-off controlado, si el mecanismo es exclusivamente térmico.
Presión aplicada por el operador
Es la presión impuesta deliberadamente en un anular. Puede estar asociada a pruebas de integridad, operaciones de gas lift, soporte hidráulico, acondicionamiento del pozo o requerimientos específicos de operación. En estos casos, la presión inicial del anular debe considerarse como una condición de borde crítica. No es lo mismo calentar un anular líquido desde baja presión que desde una presión aplicada previamente. La presión final puede ser mucho mayor si el sistema ya inicia presurizado.
Presión sostenida en el anular
La presión sostenida es aquella que presenta recuperación sostenida después de haber sido drenada y que no puede explicarse por temperatura ni por presión aplicada. Este comportamiento puede indicar comunicación con una fuente de presión o pérdida de integridad en alguno de los elementos del sistema: tubing, casing, packer, mandriles de gas lift, dummies, capilar de inyección química, sellos del cabezal, penetradores, formación o anulares adyacentes. La presión sostenida debe investigarse porque puede representar deterioro de una barrera o una vía de comunicación no deseada.
El escenario crítico: parada no programada del ESP
Uno de los riesgos más importantes en pozos con ESP y packer ocurre durante una parada no programada. Durante operación normal, el tubing puede tener presión interna suficiente debido al flujo producido y a la descarga de la bomba. Pero si el ESP se detiene súbitamente por falla eléctrica, disparo del variador, shutdown de superficie, protección automática o restricción operativa, la presión interna del tubing puede caer o redistribuirse rápidamente. Si en ese momento el anular está caliente y altamente presurizado por expansión térmica, el tubing puede quedar sometido a una presión externa severa.
La condición crítica puede resumirse así:
Alta presión anular + baja presión interna del tubing = riesgo de colapso del tubing.
Por esta razón, las alarmas de presión anular no deben definirse únicamente contra el rating del casing o del wellhead. Deben considerar también el escenario transitorio de mínima presión interna del tubing durante una parada del ESP.
Este punto tiene implicaciones operacionales directas. Si el ESP se detiene y la presión anular está por encima de un umbral crítico previamente definido, el pozo debería entrar en una secuencia segura de manejo de presión antes de intentar el rearranque. El riesgo no está solo en la presión absoluta del anular, sino en el diferencial que esa presión genera sobre el tubing cuando el ESP se detiene y la presión interna de la tubería cae rápidamente.

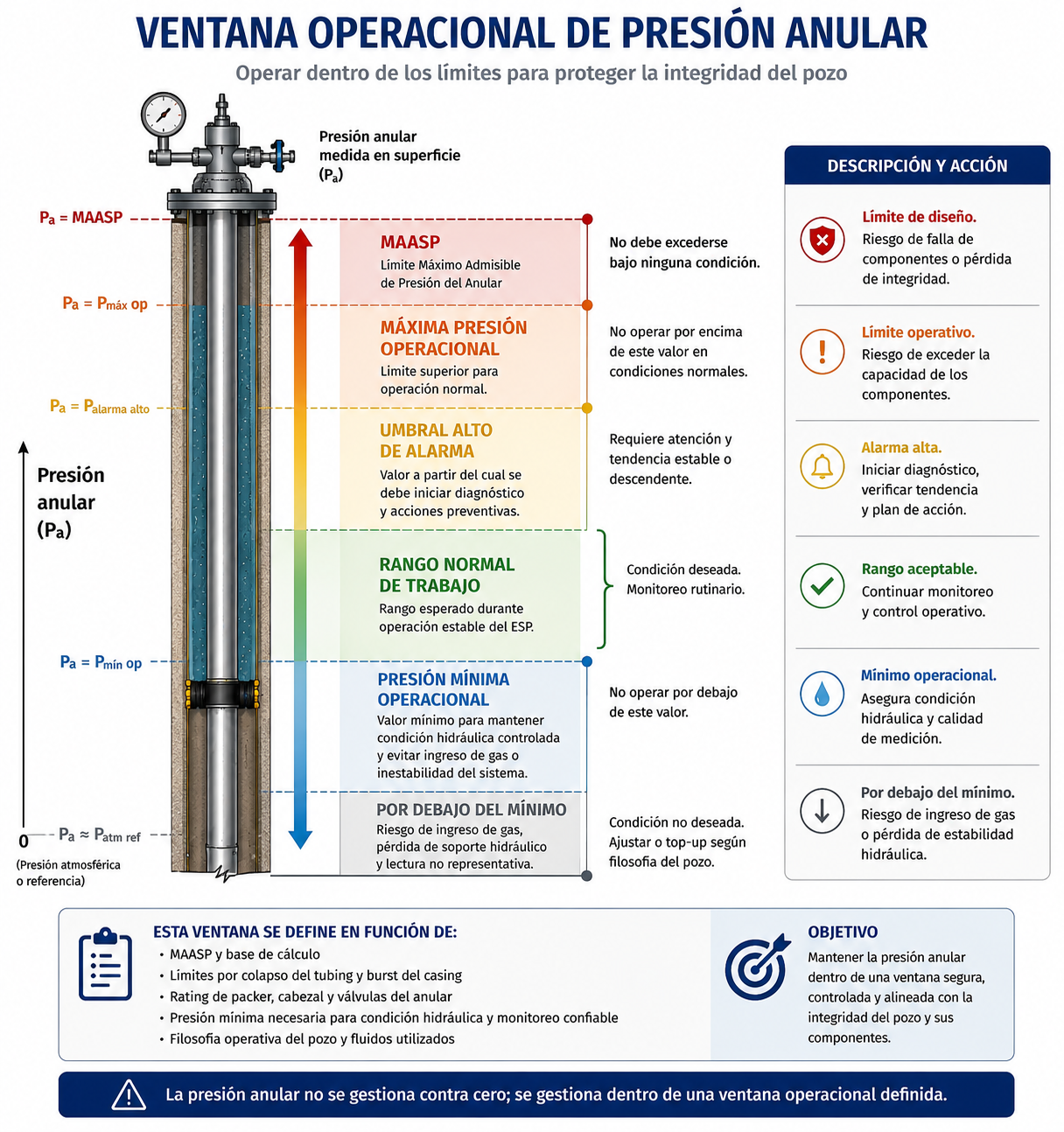

La presión anular debe manejarse dentro de una ventana operacional
El objetivo técnico no es mantener el anular en cero presión. En muchos diseños, una presión positiva moderada puede ser deseable para preservar una condición hidráulica controlada del fluido anular, facilitar la detección de desviaciones de presión, proteger contra ciertos mecanismos de corrosión, limitar diferenciales críticos sobre los tubulares y dar soporte hidráulico a la tubería de producción y a los elementos de barrera.
El enfoque correcto es definir una ventana operacional del anular. Esa ventana debería incluir al menos:
La ventana debe considerar el componente más débil del sistema: tubing, casing, packer, wellhead, válvulas del anular, sellos, mandriles, líneas de control, penetradores eléctricos y formación expuesta, cuando aplique.
En pozos con ESP y packer, el cálculo de la presión máxima permitida del anular debe incorporar un caso especialmente relevante: mínima presión interna del tubing y máxima presión anular esperada. Ese caso puede gobernar el riesgo de colapso de la tubería de producción.
Diagnóstico: presión térmica o problema de integridad
Antes de drenar un anular, es recomendable interpretar el comportamiento de la presión frente al estado operativo del pozo. Un diagnóstico inicial debería revisar:
- Estado del ESP: arranque, operación estable, parada, rearranque o falla.
- Frecuencia de operación del variador.
- Tasa de producción.
- Presión de cabeza del tubing (THP).
- Temperatura en cabeza (THT) o fondo, si está disponible.
- Presión inicial del anular (CHP).
- Tipo, densidad y volumen estimado del fluido anular.
- Historial de bleed-offs y top-ups.
- Cambios recientes de operación, intervención o completamiento.
- Relación entre presión anular y cambios de tasa, temperatura o estado del ESP.
Una prueba práctica puede ser observar la respuesta de la presión anular ante un cambio controlado de tasa o frecuencia del ESP. Si la presión responde de forma coherente y luego se estabiliza, el fenómeno probablemente tiene un componente térmico importante. Si la presión continúa aumentando bajo condiciones estables, presenta recuperación sostenida después del drenaje o no guarda relación con la operación, debe investigarse como una posible anomalía de integridad.
La lógica de diagnóstico puede resumirse así:
| Comportamiento observado | Interpretación probable |
|---|---|
| Sube durante arranque y se estabiliza con temperatura estable | Compatible con presión térmica. |
| Baja durante enfriamiento del pozo | Compatible con presión térmica. |
| No presenta recuperación sostenida de presión después del bleed-off | Compatible con presión térmica. |
| Presenta recuperación sostenida de presión después del bleed-off | Sospecha de presión sostenida. |
| Aparece gas o hidrocarburo diferente al fluido anular | Posible comunicación o falla de barrera. |
| Sube sin relación con temperatura, tasa o ESP | Requiere investigación de integridad. |
| Se acelera la tasa de incremento de presión | Posible deterioro progresivo o cambio de fuente. |
Bleed-off: herramienta diagnóstica, no rutina operacional
El bleed-off no debería ser una práctica rutinaria para “normalizar” el anular. Debe ser una operación controlada, documentada y con propósito técnico.
Cuando se realiza un bleed-off, se recomienda registrar como mínimo la fecha y hora de la operación, el estado del pozo, el estado del ESP, la frecuencia del variador, la presión de tubing, la presión anular inicial y final, el tiempo de drenaje, el volumen drenado, el tipo y densidad del fluido recuperado, la presencia de gas, la presión de línea en caso de drenaje hacia un sistema cerrado, el comportamiento posterior de recuperación de presión y la acción tomada.
Cuando se realiza un bleed-off, se recomienda registrar como mínimo: fecha y hora, estado del pozo, estado del ESP, frecuencia del variador. El volumen drenado y la composición del fluido son datos diagnósticos. No es lo mismo recuperar fluido de empaquetamiento limpio que gas, hidrocarburo, salmuera contaminada o fluido con características similares al fluido producido. Cada caso apunta a una fuente distinta.
Además, los drenajes repetidos sin diagnóstico pueden tener efectos no deseados: remover fluido inhibido, permitir ingreso de fluidos corrosivos, alterar el nivel de líquido en el anular, inducir ciclos de presión o enmascarar una falla progresiva de integridad. Por ello, el bleed-off debe responder a una filosofía clara: medir, registrar, interpretar y actuar. No simplemente aliviar la presión.
Conexión del anular a la línea de flujo: alternativa de manejo
Una alternativa de manejo para evitar acumulación de presión térmica es conectar el anular a la línea de flujo mediante una línea controlada, normalmente con válvula cheque y válvulas de aislamiento. Esta configuración puede permitir que el anular alivie presión hacia el sistema de producción, evitando que el volumen confinado alcance presiones excesivas durante el calentamiento del pozo. Sin embargo, no debe considerarse una solución universal. Debe evaluarse dentro de la filosofía de barreras e integridad de pozo.
Algunos criterios mínimos para analizar esta alternativa son:
- Confirmar que la presión de línea permita alivio efectivo del anular.
- Instalar válvula cheque confiable para evitar retorno desde la línea de producción hacia el anular.
- Incorporar válvulas de aislamiento.
- Evaluar compatibilidad del fluido anular con la corriente de producción.
- Verificar que no se comprometa la función del packer ni de las barreras.
- Considerar escenarios de parada del ESP, cierre de línea y rearranque.
- Definir inspección, mantenimiento y prueba funcional de la línea.
- Mantener monitoreo de presión para confirmar que el sistema realmente está aliviando.
En pozos con ESP y packer, esta alternativa puede ser atractiva cuando el mecanismo dominante es térmico y el objetivo es evitar acumulación de presión. Pero si existe sospecha de presión sostenida, comunicación con hidrocarburos o falla de barrera, la conexión a línea de flujo debe evaluarse con mayor rigor porque podría ocultar una anomalía de integridad.
ESP con gas lift de respaldo: dos estados operacionales del anular
En algunas completaciones con ESP se instala una arquitectura de gas lift como respaldo de levantamiento artificial. Durante la operación normal con ESP, los mandriles de gas lift pueden permanecer con dummies. En esta condición, el anular no opera como vía activa de inyección de gas; su comportamiento está dominado por el fluido de empaquetamiento, la transferencia de calor desde el tubing, la expansión térmica y la presión confinada.
Cuando el ESP falla, se puede realizar una intervención con slickline para retirar los dummies e instalar válvulas de gas lift y el orificio correspondiente. A partir de ese momento, el anular cambia de función: deja de ser un volumen líquido confinado para protección y monitoreo, y se convierte en una vía activa de inyección de gas. Esta diferencia es importante. La completación debe evaluarse en dos estados:
| Estado operacional | Función del anular | Riesgo principal |
|---|---|---|
| Operación con ESP | Volumen líquido confinado, con dummies instalados en los mandriles. | Presurización térmica del anular y riesgo de colapso del tubing durante una parada súbita del ESP. |
| Operación con gas lift de respaldo | Vía activa de inyección de gas hacia los mandriles de gas lift. | Presión aplicada en el anular, comunicación tubing–anular y exigencia adicional sobre las barreras del pozo. |
Cada estado requiere límites, alarmas, procedimientos y criterios de integridad propios.
Información clave para operar dentro de la ventana de integridad
Para operar de manera segura un pozo con ESP y packer, el equipo de producción debe contar con una filosofía clara de manejo de presión anular. Esta filosofía debe integrar la información del completamiento, el fluido anular, los límites mecánicos y los procedimientos operacionales aplicables durante arranque, operación estable, parada no programada y rearranque del ESP.
Como mínimo, esta información debería incluir el tipo de fluido anular (diesel, salmuera tratada, salmuera inhibida u otro), su densidad, volumen estimado y aditivos utilizados, como inhibidor de corrosión, biocida o secuestrante de oxígeno. También debe establecer la presión inicial del anular, la presión mínima operacional, el rango normal esperado, el umbral de alarma, la máxima presión operacional, el MAASP y su base de cálculo. Desde el punto de vista mecánico, deben quedar claros los límites por colapso del tubing, burst del casing, rating del packer, wellhead y válvulas del anular. Finalmente, la filosofía operacional debe incluir los procedimientos de arranque, parada no programada, bleed-off, top-up, rearranque seguro del ESP, criterios para investigar presión sostenida y el estado de mandriles, dummies, líneas de inyección química, penetradores eléctricos y demás componentes relevantes del completamiento.
Conclusiones
En completaciones con ESP y packer, la presión anular debe gestionarse como una variable de integridad de pozo. No toda presión anular es una falla; una parte puede ser explicada por expansión térmica del fluido con el cual se llenó el anular. Sin embargo, una presión que se reconstruye después del drenaje, que no guarda relación con temperatura o caudal, o que viene acompañada de gas o fluidos no esperados, debe investigarse como una posible anomalía de integridad.
El objetivo técnico no es eliminar toda presión anular, sino entender su origen, mantenerla dentro de una ventana operacional segura y asegurar que las alarmas, procedimientos y límites protejan al pozo durante arranque, operación estable, parada no programada y rearranque.
El escenario más crítico ocurre cuando una parada del ESP coincide con un anular altamente presurizado. En ese caso, la reducción de presión interna del tubing puede transformar una presión anular aparentemente manejable en una condición severa de colapso de la tubería de producción.
Por eso, el diseño y la operación de pozos con ESP y packer deben integrar completamiento, levantamiento artificial, integridad de pozo, monitoreo, alarmas y manejo de presión anular en una sola filosofía operacional.
La presión térmica puede ser esperada. La presión sostenida debe investigarse. La diferencia entre ambas define si el pozo está operando dentro de su diseño o si está mostrando una señal temprana de pérdida de integridad.
Referencias
- ISO/TS 16530-2. Well integrity — Part 2: Well integrity for the operational phase. International Organization for Standardization.
- NORSOK D-010. Well integrity in drilling and well operations.
- API RP 90. Annular Casing Pressure Management for Offshore Wells.
- George E. King. Material técnico sobre presión anular, expansión térmica y fluidos atrapados.
